VM5808HA

8入力8出力HDMIマトリックススイッチャー(ビデオウォール対応、スケーリング機能、フレームシンク機能搭載)

8系統のHDMI信号でビデオウォールやマトリックス状にシームレス切替。ローカルHDMI出力&フレームシンク対応

  • HDMI
  • RS-232C
  • RJ-45
  • 最大1080p
  • 最大15m延長
  • フレームシンク
  • EDIDエミュレーション機能
  • シームレス切替
  • HDCP1.4

VM5808HAは、4系統のHDMI入力信号を任意の組み合わせで8箇所のHDMI出力チャンネルに伝送できるマトリックススイッチャーです。イーサネットベースのATENビデオマトリックススイッチャーやサードパーティー製デバイス(プロジェクター、照明、AV機器など)の監視、管理、制御を一元化できるプラットフォーム「ATENコントロールシステム」と統合できるため、コントロールセンター、サーバールームから各種ビデオウォールに至るまで、複数のソースと複数の送信先の組み合わせをカスタマイズしながら、リアルタイムでAV信号を伝送する必要がある環境に最適なソリューションです。

  • 任意のHDMI信号(8系統)を任意のHDMIディスプレイ(8台)にマトリックス分配切替
  • シームレス切替機能
  • 直感的なWeb GUIを介したビデオウォール機能 - 最大8レイアウトのカスタマイズが可能
  • HDMI(3D、Deep color)、HDCP 1.4準拠
  • 最大1080pの解像度に対応

【従来機種VM5808Hから強化した点】

1. オーディオ出力機能 - 3.5mmステレオミニジャック搭載
2. ローカルHDMI出力 - マルチビューウインドウで最大4系統のビデオソースを同時にプレビュー可能
3. フレームシンク機能 - スケーラーの出力フレームレートを入力信号のフレームレートに同期させることで、ビデオウォール表示時の同期ズレを解消

同梱品
  • 電源ケーブル×1
  • ラックマウントキット×1
  • クイックスタートガイド×1

製造元 : ATEN
価格 : 605,000円(税抜550,000円)
8入力8出力HDMIマトリックススイッチャー(ビデオウォール対応、スケーリング機能、フレームシンク機能搭載)
数量


特長

  • 任意のHDMI信号(8系統)を任意のHDMIディスプレイ(8台)にマトリックス分配切替
  • ローカルHDMI出力 - マルチビューウインドウで最大8系統のビデオソースを同時にプレビュー可能

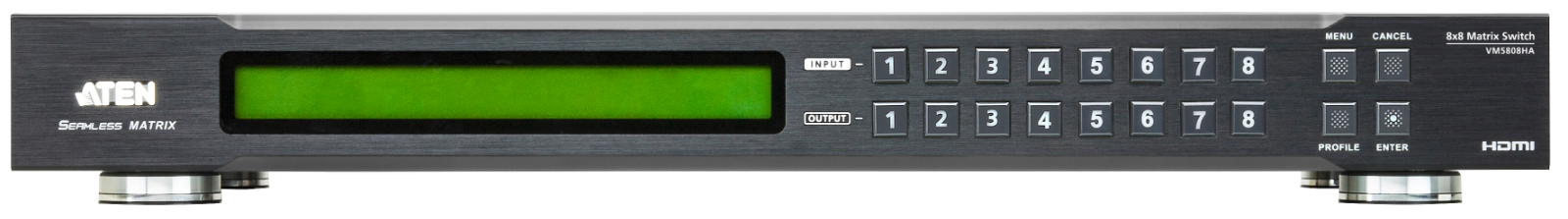

  • 複数のシステム設定方法を提供 - フロントパネルのプッシュボタン/RS-232C/Ethernet(Telnet/Web GUI)接続、ATENビデオマトリックススイッチャーコントロールアプリ、ATENコントロールシステム
  • デバイスの状態は、ATENビデオマトリックススイッチャーコントロールアプリを介して表示および制御可能
  • 直感的なWeb GUIを介したビデオウォール機能※1 により、あらゆるタイプのビデオウォールに対して最大16レイアウトのカスタマイズが可能
  • 内蔵スケーラーは入力解像度をディスプレイの最適な表示出力へと自動変換
  • フレームシンク機能 - スケーラーの出力フレームレートを入力信号のフレームレートに同期させることで、イメージの分離を防止
  • ATENシームレス切替テクノロジー※2 - FPGAを採用してビデオ形式を統一し、継続的なビデオストリーム、リアルタイム切替、安定した信号伝送を実現
  • EDIDエキスパート機能(エミュレーション機能) - スムーズな電源投入と最適なビデオ品質のために自動/手動で適切なEDIDモードを選択可能
  • オーディオ対応 - HDMIオーディオをステレオオーディオに抽出可能
  • HDMI(3D、Deep color)、HDCP 1.4準拠
  • Dolby True HDおよびDTS HD Master audioをサポート
  • CEC対応
  • HDMI ESD保護機能搭載
  • ファームウェアアップグレード対応
  • ラックマウント可能(1U設計)

*注意:
※1 シームレス切替が有効の場合、ビデオ出力では、3D、Deep Colorまたはインターレース(1080i)の解像度が表示されません。これらの機能を使用可能にするには、シームレス切替を無効にする必要があります。
※2 シームレス切替またはビデオウォールが有効になっている場合、ビデオが範囲内に表示されないことがあります。その場合は、デバイスのディスプレイ設定を調整してください。

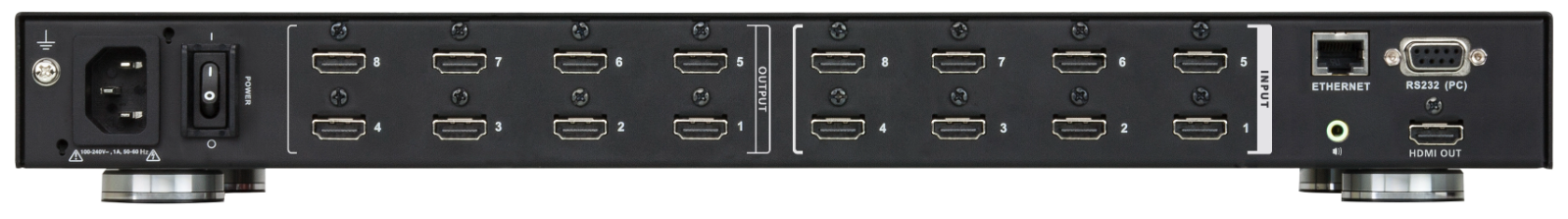

HDMI
ビデオ入力
インターフェースHDMI Type-A メス×8(Black)
インピーダンス100Ω
最大距離5.0m
ビデオ出力
インターフェースHDMI Type-A メス×8(Black)
(プレビュー用):HDMI Type-A メス×1(Black)
インピーダンス100Ω
最大距離5.0m
ビデオ
最大データ伝送速度6.75 Gbps(レーンあたり2.25 Gbps)
最大ピクセルクロック225 MHz
規格準拠HDMI(3D、Deep Color)
HDCP 1.4準拠
CEC
最大解像度1080p
最大距離15m
オーディオ
出力ステレオミニジャック メス×1(Green)
制御
RS-232Cコネクター:DB-9 メス×1(Black)
ボーレートおよびプロトコル:
ボーレート:19200、データビット:8、ストップビット:1、パリティー:なし、フローコントロール:なし
イーサネットRJ-45 メス×1
EDID設定EDIDモード:デフォルト/ポート1/リミックス/カスタム(EDIDウィザード対応)
コネクター
電源3極AC電源ソケット×1
電源
電源仕様AC100〜240V、50〜60Hz、1.0A
消費電力AC110V:58.1W:272BTU
AC220V:56.6W:265BTU
動作環境
動作温度0〜40℃
保管温度–20〜60℃
湿度0〜80%RH、結露なきこと
ケース
ケース材料メタル
重量5.54 kg
サイズ(W×D×H)432.4×378.2×44 mm
