SN34XXシリーズ

1ポート RS-232C/422/485セキュアデバイスサーバー

シリアル制御機器・端末機器をEthernetに接続可能にする小型デバイスサーバー

  • Windows
  • UNIX
  • Linux
  • RS-232C(DB-9)
  • RS-485(DB-9)
  • RJ-45
  • 冗長化電源
  • リアルCOM
  • 低消費電力
  • Modbusゲートウェイ
  • ラックマウント
  • PoE対応機種あり

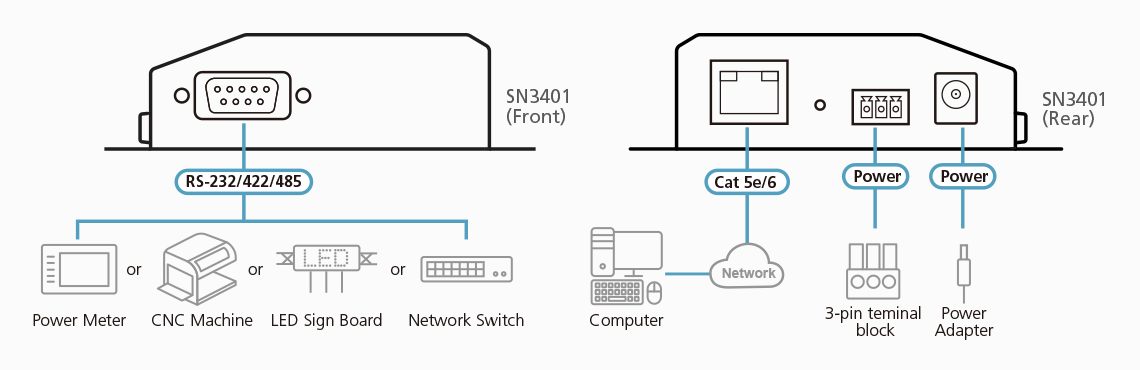

SN3401/SN3401P/SN3402/SN3402P Secure Device Serverは、従来のRS-232/422/485シリアルデバイスを安全にイーサネットネットワークに接続し、任意の場所にあるコンピュータからリモートアクセスできるようにするIPベースの外部ネットワークデバイスで、ユーザーはネットワーク上の任意のホストコンピュータのシリアルポート数を拡張することが可能です。

SN3401/SN3401P/SN3402/SN3402P は、シリアルポートを介して PLC、メーター、センサーからデータを収集する Supervisory Control and Data Acquisition(SCADA)システムが多くの産業で使用されていることから、特に産業用プロセス制御アプリケーションに適しています。SN3401はシリアルとイーサネットの間でデータを双方向に変換し、イーサネットネットワークを通じてローカルおよびリモートサイトからすべてのデータ収集機器からのデータにアクセスすることを容易にします。

SN3401/SN3401P/SN3402/SN3402P には便利なオペレーションモードが多数用意されています。テレコム、アクセスコントロール、リモートサイト管理など、セキュリティが重要視されるアプリケー ション向けに、セキュア TCP サーバ/クライアント、セキュアシリアルトンネリングサーバ/クライアント、セキュア リアル COM、コンソールマネジメントモードをサポートしています。

SN3401/SN3401P/SN3402/SN3402P は、Modbus TCP と Modbus RTU / ASCII プロトコルを変換する標準的な Modbus ゲートウェイとして使用することができます。既存の Modbus TCP ネットワークに Modbus シリアルスレーブデバイスをシームレスに統合し、シリアルマスターデバイスからアクセスできるようにすることができます。

同梱品
  • 電源アダプター×1(SN3401/SN3402のみ)
  • ターミナルブロック×1
  • フットパッド(4pcs)×1
  • DINレール マウントキット×1
  • クイックスタートガイド×1
価格 : 円(税抜円)
RS-232C/422/485セキュアデバイスサーバー
数量


▼ 下記商品リストからご希望の商品をお選びください。
型番

選択
SN3401
SN3401P
SN3402
SN3402P


使いやすく、安全で信頼性の高いソリューションにより、様々なシリアルデバイスをIPベースのイーサネットLANに瞬時に接続することが可能になります。ATEN SN3401/SN3401P/SN3402/SN3402P Secure Device Serverは、シンプルで高速なシリアル-イーサネット接続を提供し、ユーザーはどこにいてもPCからシリアルRS-232/422/485デバイスにリモートでアクセスすることができます。信頼性の高い様々な機能を備えたSN3401ソリューションは、商業用および工業用プロセス制御アプリケーションに適しています。



サージ保護と絶縁保護でシステムの安定性を確保

サージ保護は、安全で信頼性の高い運用を実現するために、あらゆる施設における電気的な保護対策として不可欠な要素です。SN3401/SN3401P/SN3402/SN3402P Secure Device Serverは、イーサネット信号の1.5kV磁気絶縁保護に加え、シリアル、イーサネット、電源のサージ保護機能を搭載し、制御不能な電圧スパイクや電流の上昇を防止します。さらに、産業安全規格への準拠はもちろんのこと、IEC 61000-4のサージ波形要件に準拠した試験を実施し、システムの安定性と信頼性を確保しています。


デバイスのセキュリティをあらゆる場面でレベルアップ

産業用IoT時代におけるサイバー攻撃の増加は、システムをダウンさせ、時間と費用の膨大な損失を引き起こす可能性があります。潜在的な脆弱性リスクを回避するために、企業は、定期的なファームウェアのアップグレード、様々な暗号化された認証やアクセス制御を含む安全なデータ伝送を保証する多層的な防御システムを必要としています。SN3401は、ネットワークアクセスコントロール、ユーザー認証、データの完全性、機密性など、あらゆるレベルのセキュリティ機能を備えています。さらに、高度なセキュリティ機能を実現するためのオペレーションモードが用意されているため、必要なフィールドデータを取得し、最前線の保護を実現することができます。


包括的なセキュアオペレーションモードを搭載

SN3401/SN3401P/SN3402/SN3402P は、リアル COM、TCP、シリアルトンネル、コンソールマネージメント、UDP など、様々なタイプの シリアルデバイスをネットワーク上で認識できるよう、幅広いオペレーションモードを提供しています。各オペレーションモードでは、高度なセキュリティー機能を搭載し、シリアルデータの安全な伝送とオペレーションの効率化をサポートします。

* UDPはセキュアモードでは提供されません。


シームレスでコスト効率に優れたModbusゲートウェイ

SN3401/SN3401P/SN3402/SN3402P は、Modbus TCP と Modbus RTU / ASCII プロトコル間の変換を行う標準的な Modbus ゲートウェイとして使用することができます。既存の Modbus TCP ネットワークに Modbus シリアルスレーブデバイスをシームレスに統合し、シリ アルマスターデバイスからアクセスできるようにすることが可能です。


包括的なセキュアオペレーションモードを搭載

SN3401/SN3401P/SN3402/SN3402P は、3 ステップで設定可能なウェブコンソールにより、迅速な導入が可能です。そのブラウザアクセスは、直感的な多言語機能によってサポートされており、アプリケーションを有効にするためのわずか3つの設定ステップで、デバイスの迅速な設定と制御を容易にします。これにより、セットアップがシンプルかつ迅速になり、ユーザーは平均1分程度でセットアップを完了させることができます。さらに、帯域幅の影響を受けやすいアプリケーションには、低帯域幅ソリューションとしてTelnet/SSHコンソールも用意されています。



トラブルシューティングが簡単

ATEN は、データの損失や侵害の深刻さを理解しています。SN3401P には 64KB のポートバッファリング機能が搭載されており、ネットワークがダウンした場 合でもデータの損失を防ぐことができます。また、シリアルデバイスが停電によりオフラインになった場合や、 ユーザーが定義したエラーが発生した場合には、イベント通知が SMTP メールおよび SNMP トラップにより 自動的に送信されます。さらに、操作履歴を記録・追跡するためのシステムイベントログが用意されており、内部メモリーやSyslogサーバーに保存できるため、いつでもモニタリングやトラブルシューティングのためにデータを取り出すことができます。


用途シーン

SN3401/SN3401P/SN3402/SN3402Pは、シリアルデバイスを瞬時にネットワーク化し、シリアル-イーサネット接続を必要とする様々な商業アプリケーションや産業用プロセスオートメーション環境に導入することが可能です。POS、アクセスコントロール、SCADAシステム、環境モニタリング、センサーモニタリング、デバイス管理、リモートサイト管理など、さまざまな用途に対応します。


多彩な取り付けオプション

SN3401/SN3401P/SN3402/SN3402P は様々な設置環境に柔軟に対応することが可能なため、作業現場に合わせて簡単に構成することができます。マウント方法は、壁掛け、デスクトップ、DINレールマウント、ラックマウント(オプションのキットVE-RMK1Uを使用)など、必要に応じて選択することができます。


比較表

オプション
SN3401

1-Port RS-232/422/485 Secure Device Server

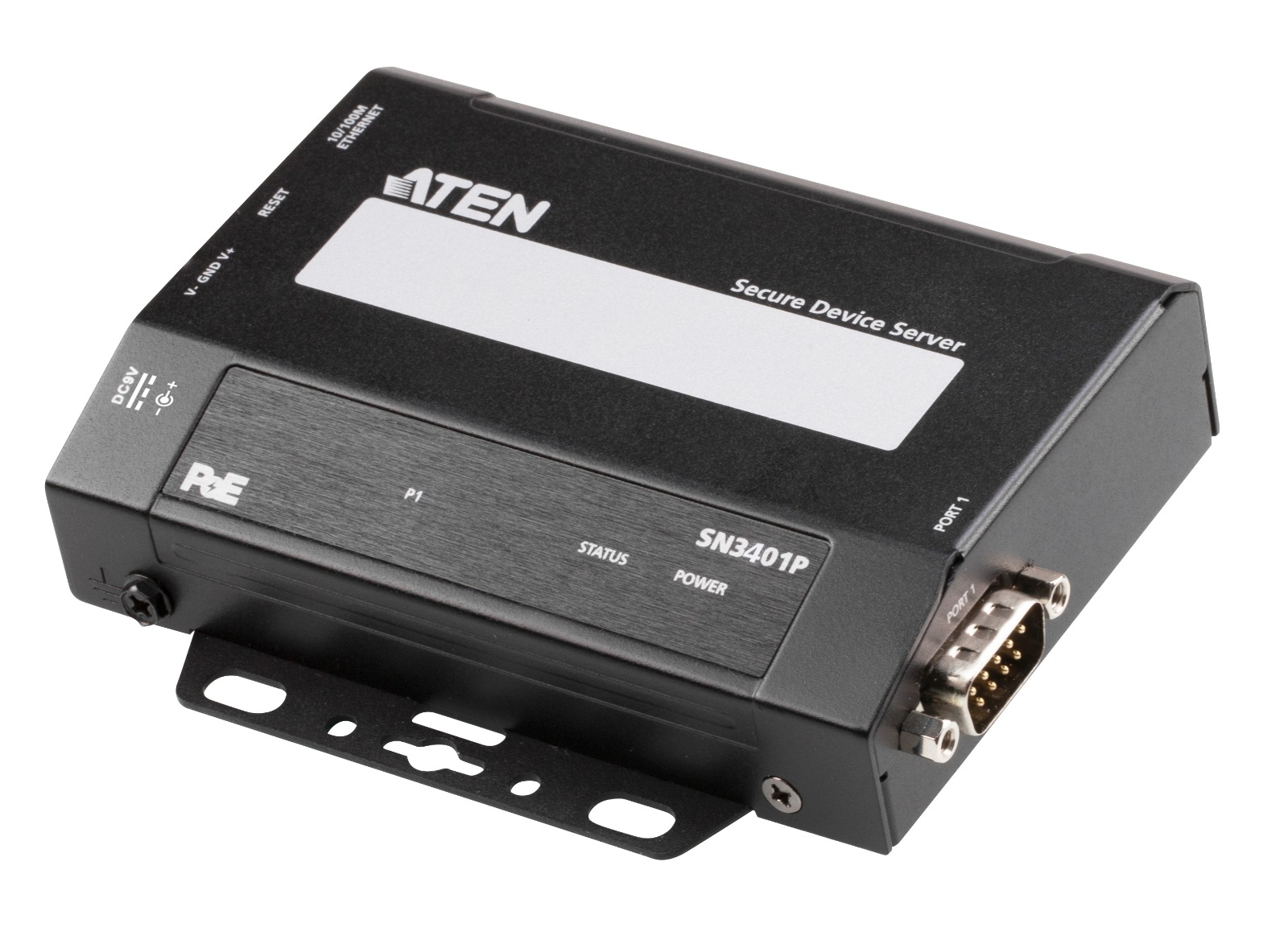

SN3401P

1-Port RS-232/422/485 Secure Device Server with PoE
SN3402

2-Port RS-232/422/485 Secure Device Server

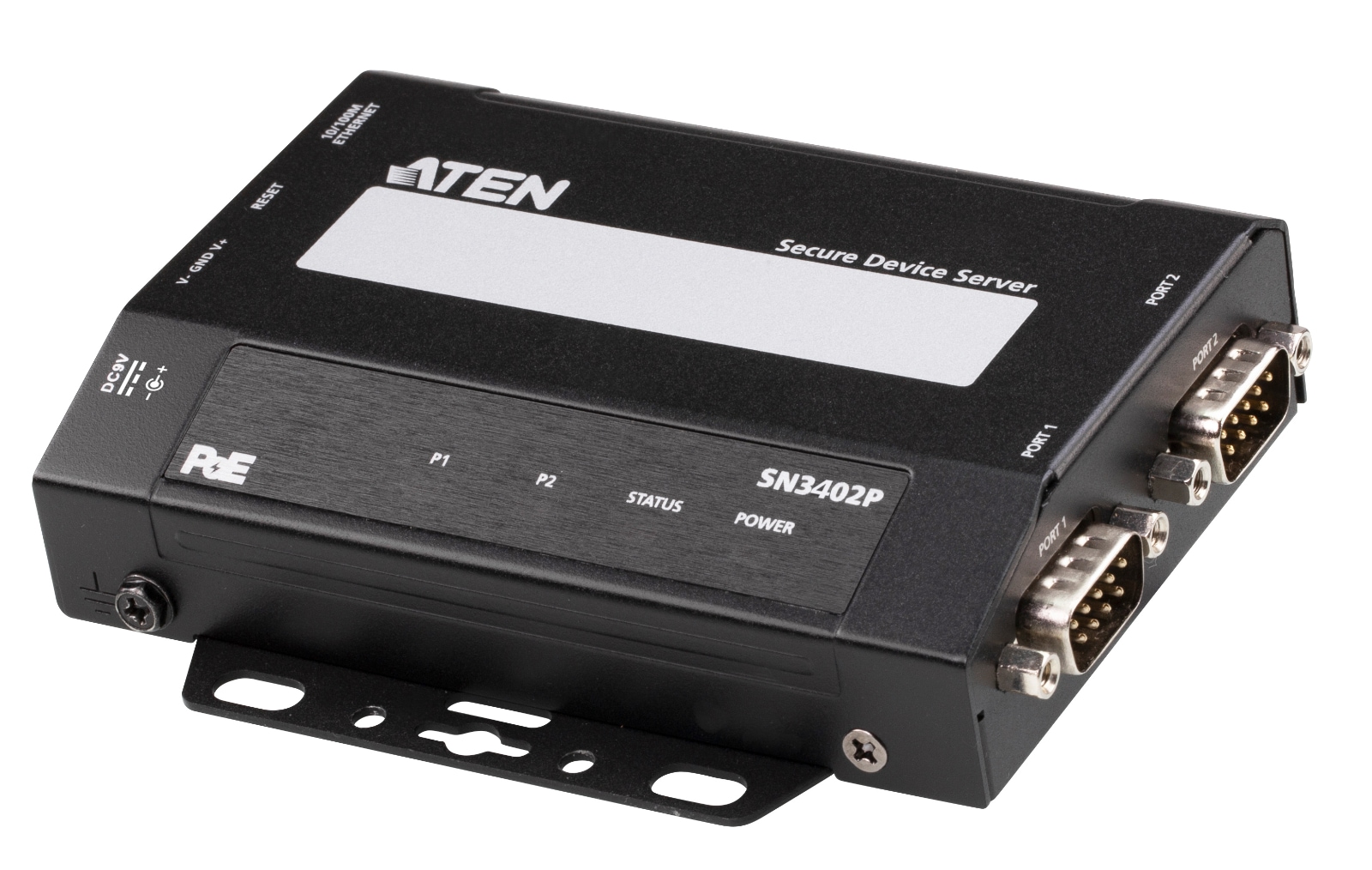

SN3402P

2-Port RS-232/422/485 Secure Device Server with PoE
オーバーIP
PoE
N/A
N/A
Serial Standard
RS-232/422/485
RS-232/422/485
RS-232/422/485
RS-232/422/485
Number of Serial Ports
1
1
2
2

特長

シリアル機器のイーサネット接続を実現

  • 1または2ポートのRS-232Cシリアル通信データをEthernet経由でセキュアに伝送
  • ソフトウェアで設定可能な終端(120Ω)と、RS-485モードに統合されたロー/ハイ抵抗(1kΩまたは150kΩ)をプルして、信号の反射を回避
  • セキュアオペレーションモード - リアルCOM、TCPサーバー/クライアント、シリアルトンネル サーバー/クライアント、コンソール管理、コンソール管理ダイレクト(SSH)
  • 標準オペレーションモード - リアルCOMポート、TCPサーバー/クライアント、シリアルトンネル サーバー/クライアント、UDP、コンソール管理(Telnet)、コンソール管理ダイレクト(Telnet)
  • Windows、Linux、UNIX対応 Real COM、Real TTY、固定TTYドライバ付属
  • Javaビューワー(SSH/Telnet)またはPuTTYなどのサードパーティークライアントを介した便利なコンソール管理アクセス
  • JavaビューワーおよびSun Solarisを介したコンソールポートアクセスが容易(ブレークセーフ)
  • 1ポートあたり最大16の同時セッション対応
  • Modbus TCPとModbus RTU/ASCIIプロトコル間の変換を行うModbusゲートウェイとして使用可能

ハードウェア

  • 冗長化電源 - AC電源アダプタおよびターミナルブロック
  • IEEE 802.3af準拠 PoE電源装置(SN3401Pのみ)
  • シリアルポート、Ethernetポート、電源にサージ保護機能内蔵
  • DINレールへの取り付け、壁への取り付け、ラックマウント、卓上設置が可能
  • 110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4k、460.8k、921.6k bpsのボーレートをサポート

セキュリティ

  • TLS 1.2およびRSA 2048-bit暗号化対応
  • ユーザーアクセスおよび制御権限を設定可能
  • ローカル/リモート共にユーザーログイン認証あり
  • RADIUS等外部認証対応
  • セキュリティー保護のためのIPアドレスフィルター

システム管理

  • 分かりやすいwebブラウザGUI
  • Webベースのクイック・セットアップ・ウィザードでスピーディーな設定が可能
  • メニュー選択形式のTelnet/SSH CUI
  • 接続されたシリアルデバイス(ターミナルブロックを含む)のオンライン/オフライン検出 - デバイス状態の監視用に、デバイスが(電源障害などの理由で)オフラインの場合にイベント通知を自動的に送信
  • システムイベントログは内部メモリーまたはSyslogサーバーに保存
  • ポートログは内部メモリーまたはSyslogサーバーに保存
  • SNMPエージェント対応(v1 / v2c)
  • イベント通知 - SMTPメールとSNMPトラップ(v1/v2c)の通知をサポート
  • システム設定のバックアップ/リストアおよびファームウェアのアップグレードが可能
  • 64KBポートバッファーでネットワークがダウンしたときのデータ損失を防止
  • NTPでタイムサーバーと同期
  • 多言語対応webブラウザGUI
三年保証

仕様

型番SN3401SN3401PSN3402SN3402P
コネクター

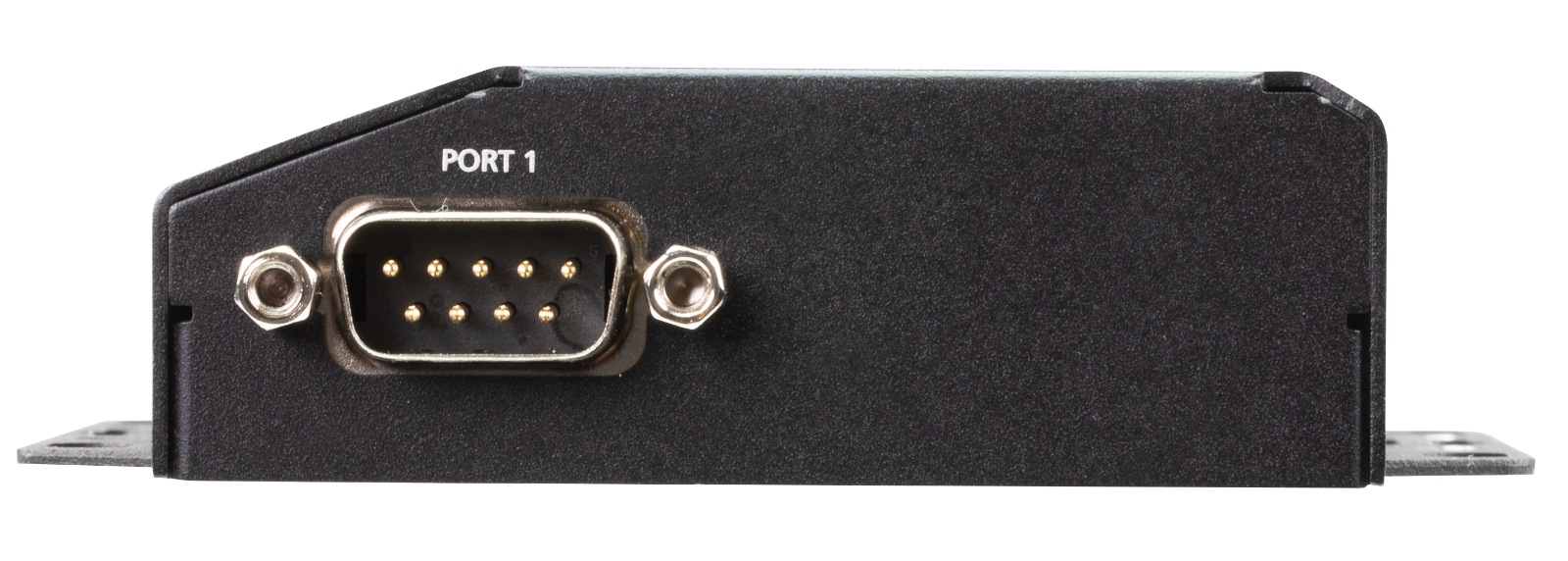

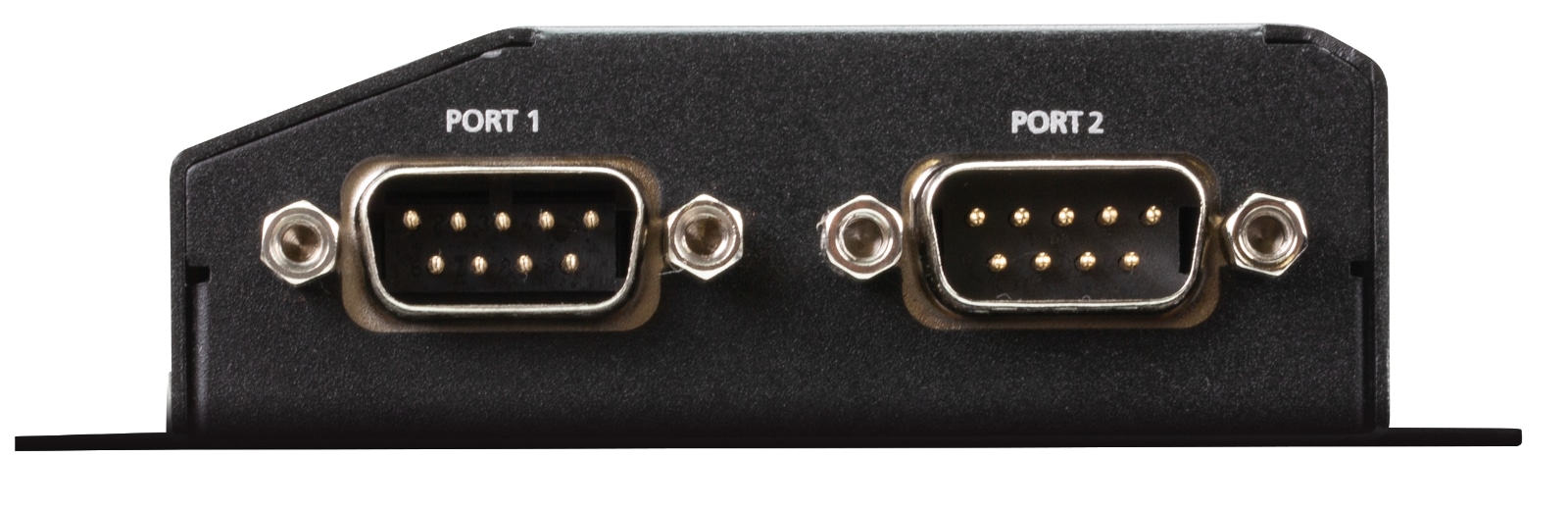

シリアルDB-9 オス×1DB-9 オス×2

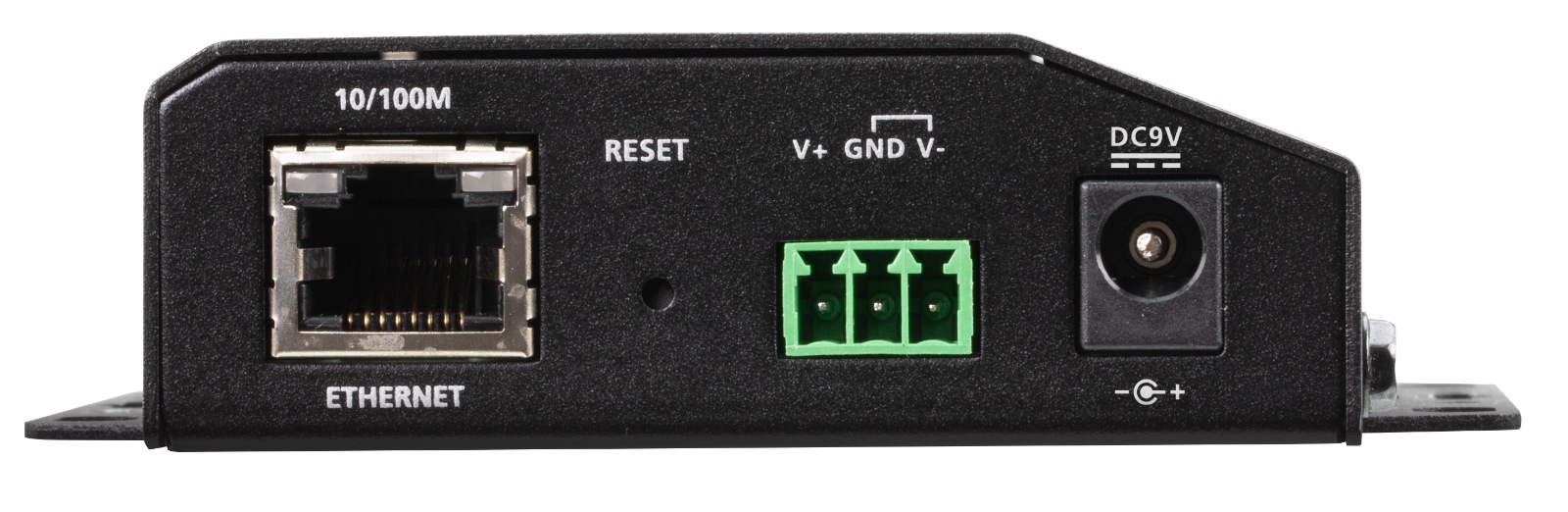

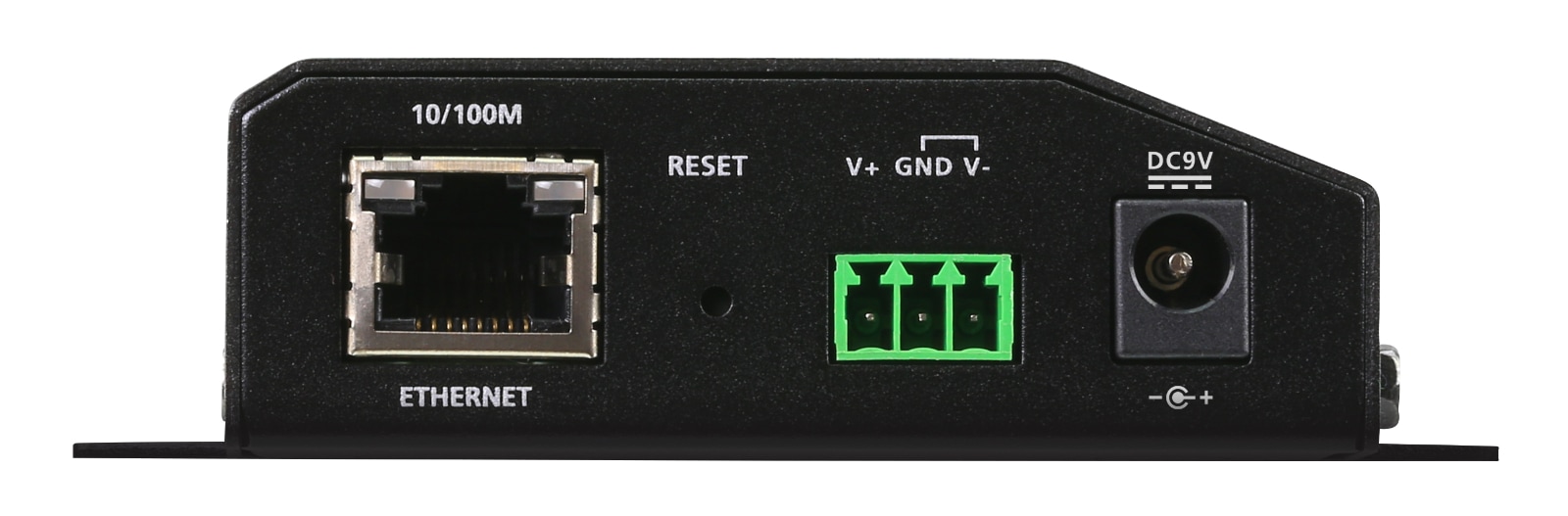

ネットワークRJ-45 メス×1RJ-45 メス×2
電源DCジャック×1、3極ターミナルブロック×1DCジャック×1、3極ターミナルブロック×1、
RJ-45×1(PoE、IEEE 802.3af)
 DCジャック×1、3極ターミナルブロック×1 DCジャック×1、3極ターミナルブロック×1、
RJ-45×1(PoE、IEEE 802.3af)
スイッチ
リセットピンホール型スイッチ×1
LED
電源1(Green)
ステータス1(Yellow Green / Red)
10/100 Mbps2(Green / Orange)
ポート1(Green / Orange)2(Green / Orange)
入力電圧DCジャック:DC 9V
(電源アダプター:9V DC 100〜240V AC 50〜60Hz)DCジャック:DC 9V
(オプション電源アダプター)

ターミナルブロック:DC 9〜48V、PoE:DC 48V
ターミナルブロック:DC 9〜48V
 DCジャック:DC 9V
(電源アダプター:9V DC 100〜240V AC 50〜60Hz)
ターミナルブロック:DC 9〜48V
 ターミナルブロック:DC 9〜48V、PoE:DC 48V
ターミナルブロック:DC 9〜48V
消費電力DC9V:1.18W:6BTU
DC48V:1.30W:6BTU
DC48V:1.30W:6BTU
POE:1.475W:7BTU
 DC9V:1.19W:6BTU
DC48V:1.30W:6BTU
 DC48V:1.30W:6BTU
POE:1.48W:7BTU
インターフェース
シリアルRS-232C:TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND RS-422:Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w:Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w:Data+、Data-、GND
RS-485プルハイ/プルロー:1kΩ、150kΩ
ボーレート:110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230400、460800、921600bps
データビット:5、6、7、8
パリティ:なし、偶数、奇数、スペース、マーク ストップビット:1、1.5、2
フローコントロール:RTS/CTS、DTR/DSR、XON/XOFF
ネットワーク10 /100Base TX、1.5kV磁気分離保護機能を内蔵
規格準拠EMC:EN55032/35
EMI:CISPR32、FCC Part 15B Class A
EMS:
IEC61000-4-2ESD:コンタクト:4kV、エア:8kV
IEC61000-4-3RS:80MHz〜1GHz:3V/m
IEC61000-4-4EFT:電源:1kV、信号:0.5kV
IEC61000-4-5サージ:電源:2kV(電源アダプター)、1kV(ターミナルブロック)、信号:1kV
IEC61000-4-6CS:150kHz〜10MHz:3V/m、10kHz〜30MHz:3〜V/m、30kHz〜80MHz:1V/m
IEC61000-4-8PFMF
IEC61000-4-11DIP
安全性:UL60950-1およびUL62368-1規格準拠
RoHS
動作環境
動作温度0〜60℃
保管温度-40〜75℃
湿度5〜95%RH、結露なきこと
ケース
ケース材料メタル
重量0.20 kg0.21 kg 0.21 kg 0.22 kg
サイズ(W×D×H)9.80 x 11.70 x 2.60 cm
セットアップデスクトップ、壁掛け、DINレールへのマウント、ラックマウント(VE-RMK1Uを使用)*
*ラックマウントキット(VE-RMK1U)は別売りです。
